云集數據系統

作者: Poree   分類: 智能制造   日期：2018-06-02 　瀏覽：3988

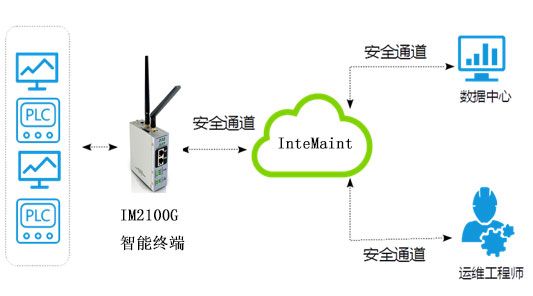

  利用云計算技術的分布式數據系統 “云集”，為企業提供數據采集、分析、無人值守及集中化生產管理方案。系統支持西門子、施耐德、和利時等多個品牌的PLC設備，實現對控制系統中生產數據的實時采集。

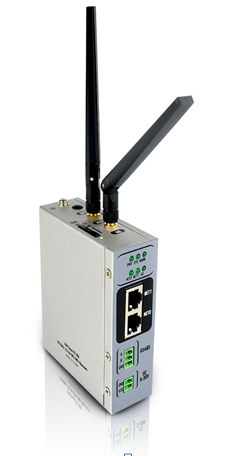

IM200智能化終端設備：

使用場景：

1. 工廠整體數據采集分析

實現對分布在工廠的多個分布式控制系統的數據采集和集中控制?？梢孕纬筛尤娴臄?shù)據統計分析及中央監控和報警監控，對進一步的生產優化提供數據支持。

云集數據橋（Data Bridge）組件，可以實現分布式控制系統的數據向中央SCADA匯總，將中央SCADA的監控延伸到工廠的每一個控制站點。同時支持構建企業私有云，實現生產數據存儲、實時數據分析、歷史數據分析等，幫助企業走向智能化生產。



2. 設備維護云

生產設備廠商可以實現對機器設備24小時×365天數據采集和監控，將安裝到全國的設備的運行情況匯總到公司，實現對故障分析統計，優化設備設計，支持先進的設備健康診斷系統。





3. 工程師遠程維護及智能化運維

自動化工程公司使用IM200G遠程維護，提供遠程PLC程序、觸摸屏程序、組態程序下載等功能。

4 無人值守系統

儀器設備在夜間無人監管的時候，出現了問題會較為嚴重的生產事故，是安全生產的巨大隱患。IM200可以實時運行狀態，出現報警可以及時語音通知責任人。對于系統斷電、通訊中斷、PLC停機等系統異常也可及時獲知和處理。

5 數字化記錄

IM200可以將數據保存到企業云存儲，并使用報表、曲線、Excel等方式查看使用。

功能參數：

1.  支持西門子SIMATIC S7系列PLC，實現系統級數據集成。

2.  支持施耐德PLC及基于Modbus TCP 的數據通訊。支持基于Modbus-RTU協議的和利時PLC等。

3.  支持?jǐn)?shù)據快速讀取和寫入，寫入權限由多級保護更加安全。

4.  支持?jǐn)?shù)據云端存儲訪問，支持PC瀏覽器、移動端查詢，支持歷史曲線查詢。

5.  云集Data Bridge組件可將實時數據中轉至SCADA，使生產數據更加完整。通過云集InteMaint RTDB實時數據庫組件，可以實現大量實時數據存取及壓縮，支持在線式過程系統優化及歷史數據分析。

6.  提供增強型結構變量類型，支持多種類型變量。

7.  提供實時報警通知：電話語音、短信、微信。

8.  良好的容災機制，斷網時可以保留2000組數據不丟失。

9.  看門狗功能，異常自動重啟系統，通訊中斷自動重連。

10.數據報表功能

硬件參數：

1.  德州儀器ARM處理器， -40℃-80℃，最大濕度90，復雜工業環境運行

2.  2路百兆自適應以太網口，可以與PLC控制器或觸摸屏連接，EMC 3級。

3.  1路RS485接口，光電隔離設計，EMC 3級。

4.  4G模塊（可選）全網通7模

5.  WIFI模塊（可選），瑞昱芯片穩定可靠

6.  DN35導軌式安裝，9-30V DC供電，適合工業控制柜內安裝。

7. 選配3米吸盤式高增益天線，方便從控制柜內引出避免屏蔽。
